MECHATRONIKA: SMD-Bestückungsautomaten und Reflowöfen

SMD-Bestückungsautomaten

  • Bestückungsautomat - SMD-Vollautomat - M10V (Pick & Place)

    Mehr...
  • Bestückungsautomat - SMD-Vollautomat - MX70 (Pick & Place)

    Mehr...
  • Bestückungsautomat - SMD-Vollautomat - MX80 (Pick & Place)

    Mehr...
  • Bestückungsautomat - SMD-Halbautomat - MM600 (Pick & Place)

    Mehr...

SMD Bestückungsautomaten für die Elektronikfertigung von Mechatronika

MECHATRONIKA baut seit 1989 hochzuverlässige und präzise SMD-Bestückungsautomaten für die Elektronik-Fertigung. Viele hundert Installationen auf dem ganzen Kontinent sprechen für sich. Hohe Verfügbarkeit, zuverlässiger Service, einfache Bedienung und geringste Betriebskosten zeichnen die Systeme besonders aus.



Vollautomatische SMD Bestückungsvollautomaten für Prototypen, Mittel- und Kleinserien

Bei unseren Modellen handelt es sich um universelle SMD Bestückungsautomaten zum Platzieren von SMD-Bauteilen auf Leiterplatten oder anderen Trägersubstraten. Die entsprechenden Bauteile werden dabei über Trays, Gurte, Stangen oder sogar als Schüttgut zu geführt. Ein integriertes Kamerasystem sorgt dabei für die Erkennung der Leiterplattenlage und schließt defekte Leiterplatten aus. Zudem werden die Bauteile so zentriert und im Schüttgut als solche erkannt. Die Steuerung der Bestückungsautomaten erfolgt mittels PC und entsprechender bedienungsfreundlicher Software, die vom Anwender genauso wie der Vollautomat selbst ohne lange Einarbeitungszeit gut zu beherrschen ist. Im Folgenden möchten wir Ihnen unsere SMD Vollautomaten kurz vorstellen.



SMD Vollautomat M10V - das ideale Einsteigermodell

Vollautomatischer SMD-Bestückungsautomat speziell für Prototypen und Kleinserien

Ideal für Start-Ups, Labors und Ausbildungsstätten

 Leistung:  1.200 – 1600 Teile/ Stunde

Bestückbereich: 300 x 400 mm

Bauteilezufuhr: Gurte, Stangen, Trays, Gurtabschnitte, Schüttgut

Größe & Gewicht: sehr kleine Stellfläche (750 x 830 x 550) / ca. 70 kg

>> Weitere Infos zum Bestückungsautomaten M10V



SMD Vollautomat MX70 - Nachfolgemodell der Mechatronika P40-Systeme

Schnelle Umrüstung durch Einsatz von Mehrfach-Feeder-Cassetten

Leistung: 2.000 - 2.400 Bauteile / Stunde

Bestückbereich: 350 x 500 mm

 Bauteilezufuhr: Gurte, Stangen, Trays, Gurtabschnitte, Schüttgut

Größe & Gewicht: 750 x 1.100 x 1.350 mm / ca.150 kg

>> Weitere Infos zum Bestückungsautomaten MX70



SMD Vollautomat MX80 - unser leistungsfähigstes Modell

 Schneller SMD-Bestücker für Mittelserien (bis 4.000 Teile/Std.)

 Günstige Anschaffungskosten durch preiswertes Feeder-Konzept (Schnellwechsel-Cassetten)

 Möglichkeit für Schüttgut und Gurtabschnitte

 Leiterplatte bestückbereich 325x500 m

✓ Bauteilezufuhr: Gurte, Stangen, Trays, Gurtabschnitte, Schüttgut

 Größe & Gewicht: 900 x 1250 x 1230mm ca. 250 kg

>> Weitere Infos zum Bestückungsautomaten MX80

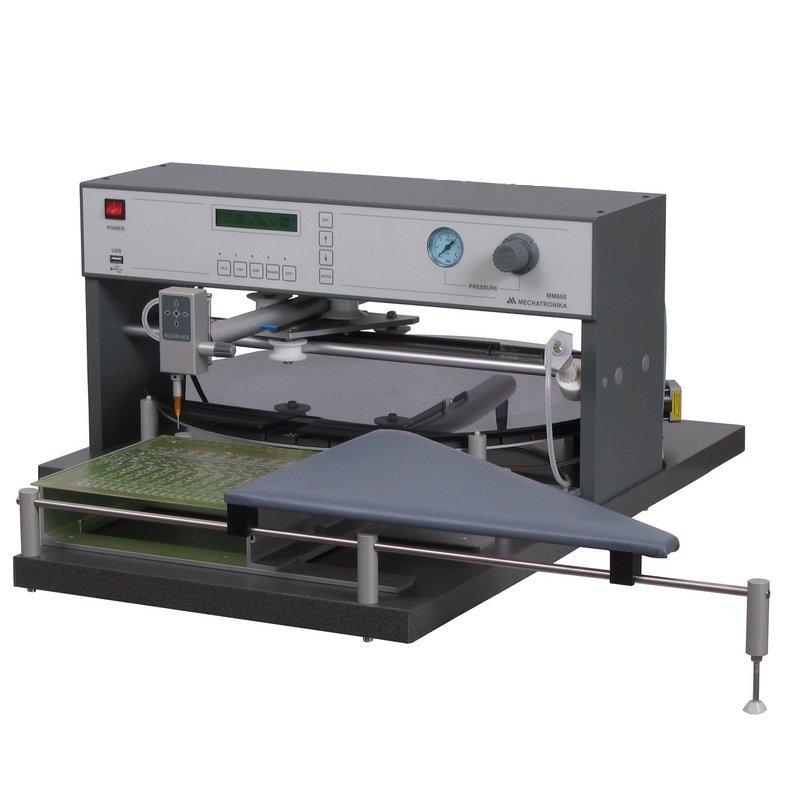

MM600 SMD Halbautomat

Dieser halbautomatische Bestückungsautomat ist multifunktional und programmierbar und ist optimal für die Fertigung von Prototypen und Kleinstserien ausgelegt. Seine Hauptfunktion beschränkt sich neben der richtigen Platzierung der SMD Bauteile auf das Auftragen von Lötpaste und Klebstoff auf die Leiterplatten. Das im System integrierte Kontrollsystem ACCUPLACE gewährleistet dabei hohe Leistung und Qualität.

>> Weitere Infos zum Bestückungsautomaten MM600
